岳首筑机

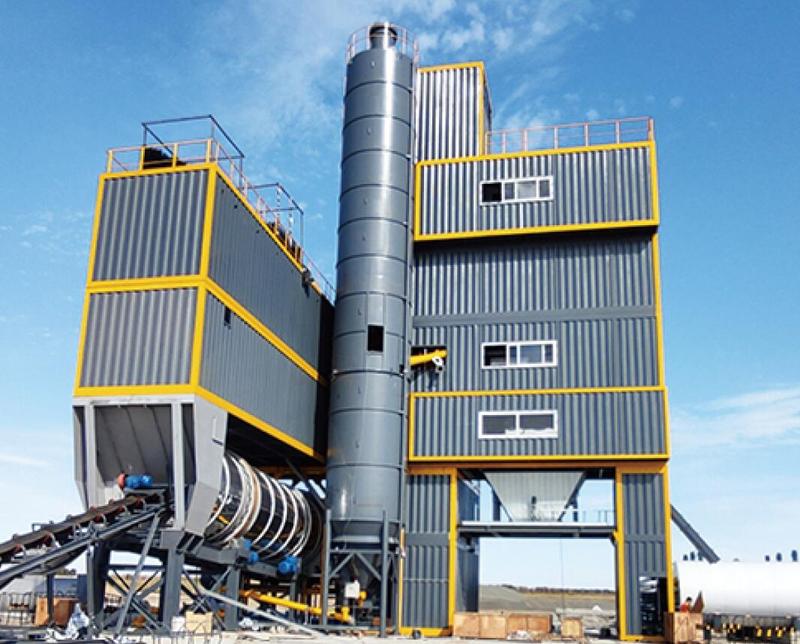

MLB5000型快搬式沥青混合料搅拌站

“高”

总高32米，鹤立工程机械之林，登泰山而小天下，登岳首而小新国际博览中心。登上岳首MLB5000型快搬式搅拌站，“会当凌绝顶，一览众山小”之感油然而生。

“富”

产量大，能耗低，谁拥有，谁赚钱。

★热骨料双斗并行计量、计量快；

★热骨料仓容110吨、连续式料位指示；

★超大溢废料仓20吨、利于环保；

★集成模块化设计（配料机集料输送机集成、皮带装好折叠运输、现场展开即可；热提粉提爬梯集成；主楼各模块管路、气路布线集成；溢废料仓与主楼各模块集成；引风机烟道集成）、结构紧凑；

★大气反吹布袋除尘置于滚筒上方、占地面积小；

★主楼设通风模块，楼体内温度约40℃；

★整体封装、利于环保；

★沥青罐近靠主楼，管道短、伸缩节连接，布局合理；

帅”

颜值超高，魅力担当。众多行业大咖倾情代言，怎一个“帅”字了得！

“快”

“快”的超乎想象。

2018年12月3日下午14时，随着最后一吊支撑下模块的起吊装车，岳首成为本届展会室外沥青站实站展出，进场安装最晚，完成最早，撤展最早完成的参展沥青搅拌站。

“真的好快啊！拆完了？！你们是装的最快，拆的也最快！”负责吊机机力的上海展运周志颖项目经理如是说。

本届宝马展岳首沥青站安装立站用时2天，拆站撤场用时1天！

■模块式沥青混合料搅拌设备

突出特点： 7~10天达到出料状态

快运：模块独立性强，散件少，装车、卸车迅速

快装：模块化设计，搭积木式安装，所有电缆线采用航空插头，可快速进入调试状态

快调：厂内已完成调试，现场插接好电缆线即可出料

快拆：拆开各管路线路接头即可快速完成拆卸装车

快搬：实现工地的快速搬迁

5

特点综述

突出特点：模块化设计、集成化安装、免基础、特制板销连接；安装+调试周期短（7-10天），转场成本低；

组成：配料模块、喂料输送模块、烘干除尘模块、提升模块、主楼各层功能模块、操作室、粉料仓、沥青计量模块、模块化导热油加热系统；各功能模块气路、电路、油路集成安装。模块间气路采用软连接，电路采用航空快插接头；沥青管路采用伸缩管；

控制集成安装

集成式接线箱；

快速航空接头；

出厂前完成控制线的安装；

配料输送模块

两个三仓模块，快速安装、快速转场，自带控制箱，控制线缆集成安装；

轴装式减速机、环形高挡边皮带；

变频调速使得控制更为得心应手；

总调系数更人性化；

烘干模块

底盘集成设计，安装转场便捷；

热效率高,可达到90%，扬料板优化设计，出料端设置扣板式料板，提高了筒体使用寿命；

材料选用耐高温、耐磨材料；

外包不锈钢板整体压边工艺保证不漏水，提高了保温效果；

除尘模块

除尘器置于烘干筒顶部，节省了安装空间，利用了烘干系统的余热；

一级除尘与二级除尘集成设计，减少了现场管道的安装；

回转式大气反吹布袋除尘器设置了独立清洁的单元，保证了每个箱室的清灰效果，降低了能耗，提高了可靠性；

整个布袋的控制与主机连锁，具有温度保护系统；

上箱体模块化设计，运输时袋笼和布袋无需拆卸；

主楼模块

提升模块：热骨料提升机、回收粉提升机集成在一运输安装框架内，安运输要求分为上下两层；

采用的工程用套筒滚子链，为合金结构钢制造，运转灵活、平稳，摩擦阻力小、噪声低、故障率低、使用寿命长。同时，还带有链条自动张紧装置；

配置有电磁制动的高性能减速电机，从而保证了热提安全、可靠、高效率的工作

轴装式减速机使安装维护更为便捷；

程序中可自由设定转动料斗的数量，极大的方便了维护；

主楼各层模块化设计，安装转场便捷，电缆线可实现快速连接

主楼通风模块

主楼内部设置温度传感器，当内部温度高于38℃时，顶部的大流量通风机便启动，对主楼进行降温处理，保证内部的环境温度达到使用要求；

沥青加热模块

将核心管路集成化设计，厂内完成安装，安装质量更高由现场安装改为了现场组装管道设计更为紧凑，节能的同时减少了现场故障的可能性，且极易于转场及设备就位，功能性更强。

集成式沥青罐：安装便捷，转场方便，结构紧凑，操作便捷，阀门均在触手可及的地方，无需爬罐，配置溢流管道提高了操作的安全性。集成式卸油模块：将输送泵及所连接管道集成化设计，减少了现场安装工作量，提高了系统的可靠性立式罐减少了占地面积、提高了热效率
